安全须知 / 电磁阀 / 使用注意事项

请于使用前，必须阅读本“安全须知”，并留意本系列产品的各安全注意事项。
●各机种系列，个别注意事项 ( 共同注意事项，须阅读前面上页各种注意事项与安全须知 )。

设计及选用时注意事项

●回路设计时，对压缩空气特性及本产品之使用须有充分的了解。目录上规格表所记载之流体外，请勿使
用限定以外之流体 ，经避免产品损坏及影响操作安全。
●使用之空气与压缩性空气，具有膨胀性，不稳定之压缩力会具有飞出，喷出或漏气之现象，须予注意。
●使用时注意流体温度请按规格表 (0~600C) 范围内使用。
●设计及选用时，须考虑到如果紧急或瞬间切断电源，造成马件动物错位移动，影响安全：选用时须考量适合之控制机重，短电时之固定定位型或自动移位型。
●管路中过量的水分会使电磁阀门作重不良，请于前端加装除水装置。
●空压机连转时，会产生碳粉屑及杂置，电磁阀内部附著过量作动不良，须加装过滤器，避免阍体内部卡住。
●周过环境之要求：
(1) 避免在有化学药品，易燃品，腐蚀性及海水，高温等之环境使用。
(2) 避免在发热及辐射之场合使用。
(3) 使用之周边环境温度，按规格表之范围要求使用。
(4) 寒冷地方之使用，须防止冻结造成操作不良。
(5) 避免户外热照，灰度量等环境，会造成质量不安定性。
(6) 有油性，易燃性及防爆性之场合，应予避免使用。

(1) 三位置中间停位及放压力保持之用途时，须注意管路气源有曳漏及气源供应有变化时压力下降所造成之
位置变化影响。
(2) 机器之操作须顾虑到漏电之电流影响其它控制器之正常操作，所以须予适当路保护装置，也需避免电磁
阀之错误动作。

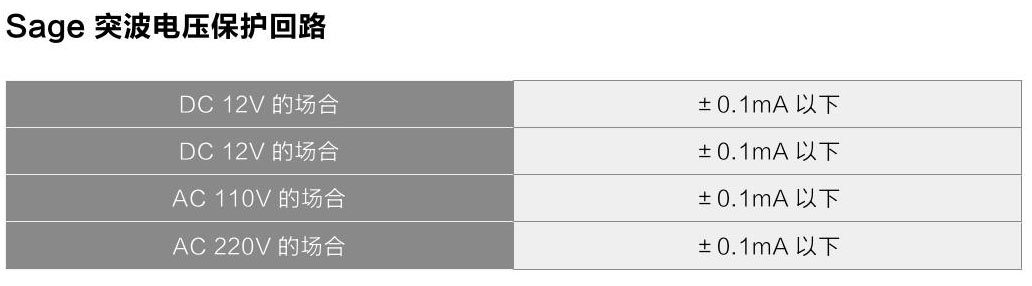

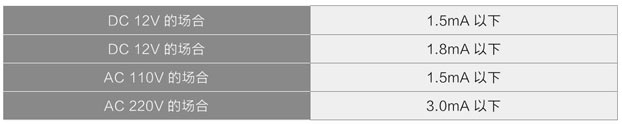

●容许值

组装进注意事项

注意：

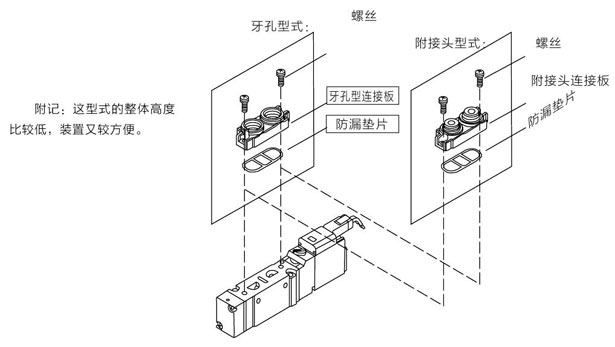

●安装之方式需予注意：复重型及三位置型，请水平安装。
●安装位置若有震动超过 50M/S2 以上之场合，请勿使用：若是低量之震动场合进，安装必须将电磁阀芯轴当震动方向成直角方向，避免松脱现象。

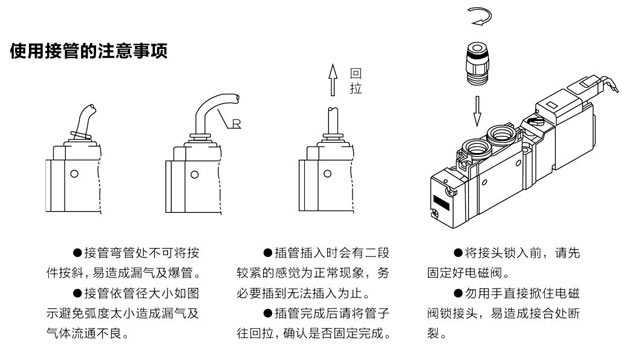

●配管前须防止堆物及灰尘等易物进入电磁阀内，造成故障及错误动作。
●配管及组装接头时，须防止漏电带之涂料进入管内，倦 胶带时，须预留要倦 止漏胶带。

●如果使液体固定胶 ( 缺氧胶 ) 锁接头时，应避免过量及液体 流入本体内，造成零件卡住舆动作不良。
●配管 ( 锁接头 ) 时，装配扭力要按照下列之规范使用，不可超过范围使用，避免产品损坏。

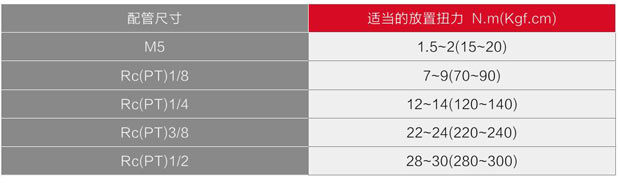

●配管时之旋转扭力表

●电磁阀之排气口需要装置消音器装置，避免排气声音过大，若未装设消音器时，应避免排气口周边之物吸入：排气口往下方装置（避免朝上，物容易吸入）。
●使用座（Manifold)时，须注意集中排气，未全部排除造成背压现象，影响电磁阀之切换及正常之操作使用。
●组装后，应避免水溶性溶剂及涂装设等 ，破坏塑料材置及造成阻塞及作动不良。使用 座固定电磁阀，应注意座迫有定位，再予两旁均衡锁，避免漏气现象。
●电磁阀舆气缸之配管距离，避免太长距离，管全太长影响作动之效果及作动之反应度。

(1) 三位置中间停位及放压力保持之用途时，须注意管路气源有曳漏及气源供应有变化时压力下降所造成之位置变化影响。
(2) 机器之操作须顾虑到漏电之电流影响其它控制器之正常操作，所以须予适当路保护装置，也需避免电磁阀之错误动作。

使用时注意事项

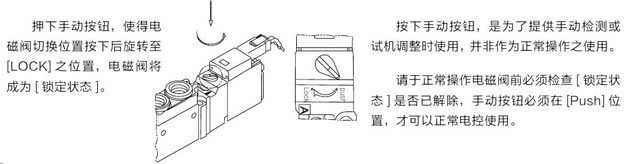

●电磁阀通电时，不可有用手动按钮切换电磁阀：使用手动按钮操作后，应于回复正常位置。
●电磁阀之线圈不可放错电压，避免电关线圈损坏。
●复动电磁阀瞬间通电之使用，通电时间最少为 0.1 秒以上。
●电压供应要作稳压装置，定格电压以 10% 以内供给，要避免突波产生。

●长时间通电使用时，请考虑散热的问题。
●使用中间闭气型电磁阀时，要特别注意，电磁阀与气缸间是否有泄露现象，因而造成错误动作及移位情形。

维修及保养时注意事项

●维修用保养之前，须确定开关电源，并关闭空压气源，确定管路空气无残压存在后，确认安全之情况下才开始执行工作 。
●电磁阀之手动装置（3，6，8，9 系列），要回复原点（初期位置）确定全部复归位置后，才可以启动正常作业，（5 系列为自动复归型，可以免此顾虑），因为确认未 复归原点前，就将电源启动会造成异常作动发生，会造 成危险的。
●电磁阀之拆解，再组装，必须对产品结构熟悉之技术人员，对内部结构及原理熟悉者才可以执行，必须避免因为错误之拆装，造 成产品操作使用上之安全问题。

●气源应保持干燥且无水分杂质，并应注意电磁阀前端过滤及排水器是否正常。
●电磁阀于装配时，就已经涂装润滑油，一般操作时无需给油；若需给油之场合，请用ISO-VG32之润滑油，若停止给油会导致动作不良（空气中有些微水份，快速动作之场合，需给油润滑）。
●维修及保养，应定期计划性的执行，并确认下列事项之 正常操作：
⑴压缩空气之、压力，有否稳定（范围）供应？
⑵前端过滤器及排水器是否正常 ？
⑶接管部位或配管有随物移动而松动情形？连接管部份下地常 否？
⑷电磁阀之作动状能是否下地常？有无作动延缓现象及排气状能等是否正常？有否异状声音？
⑸连接作动器（或所缸）之管路系统是否正常？终端之启动与停止之作 动是否正常？负荷系统是否正常？
⑹润滑给油系统供给是否正常？油量调理大小是否恰当？
⑺排气是否顺畅？有否阻塞？排气及速度有否都正常？

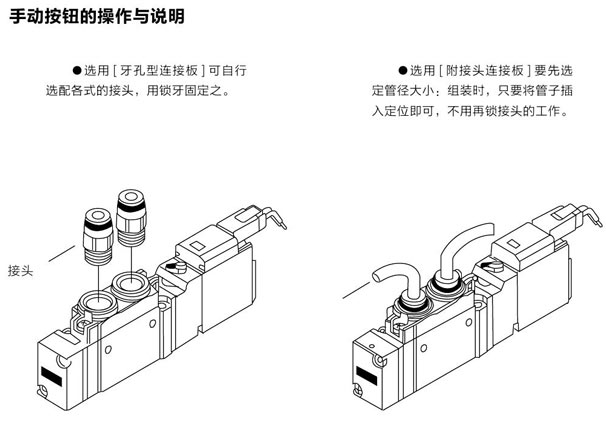

手动按钮的操作与说明

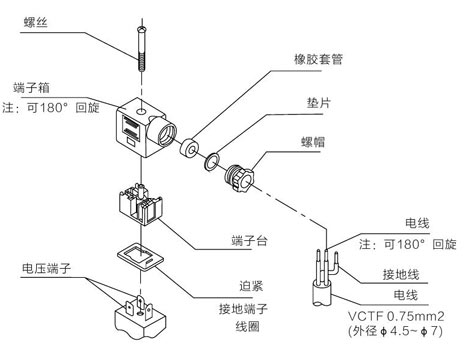

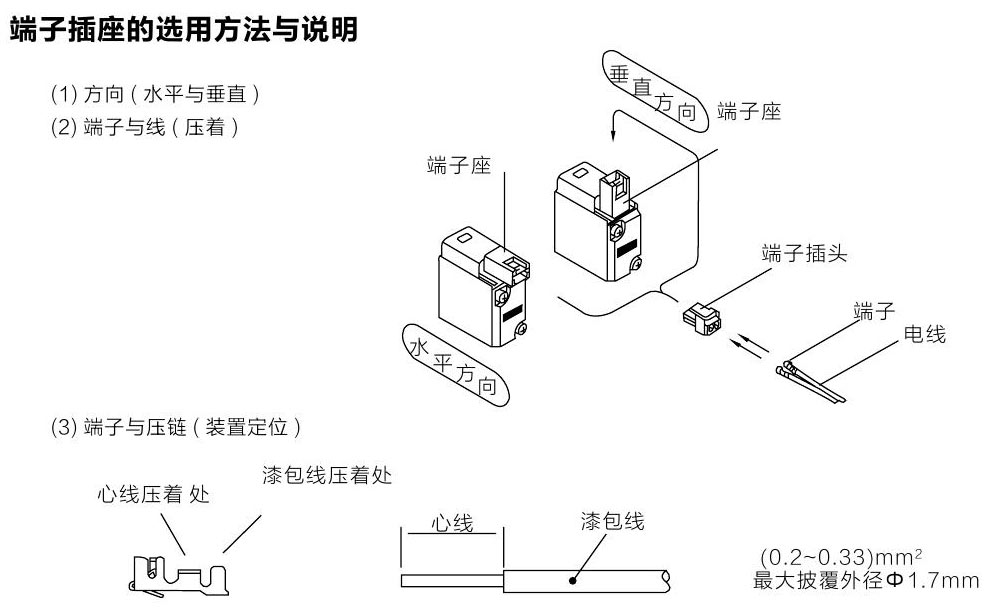

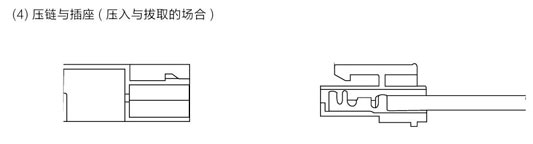

AC220V 电磁线圈

通电，高温警告与说明

●电磁阀线圈，内附整流回路及通电指示灯，在 AC200V，AC220V 的规格，通电时内藏回路会发热，通电时表面温度较高，( 请放心，皆在安全范围内 )，请避免接触到。
